智能儀表

＞產品簡介

智能儀表是指具有自動檢測工作狀態，自動設置初始數據，能夠?qū)嵭羞壿嬇袛啵軌蛑噶顖?zhí)行機構，能夠記憶貯存測量數據的儀器。智能儀表都帶有電腦或單（片）板機作為儀器控制中心，代替人的許多操作，從而保證儀器能夠發揮最佳的工作效能。智能儀表是以微型計算機（單片機）為主體，將計算機技術和檢測技術有機結合，組成新一代“智能化儀表”。

＞實物展示

＞產品特點

1、精度高

智能儀表具有較高的精度。利用內裝的微處理器，能夠?qū)崟r(shí)測量出靜壓、溫度變化對檢測元件的影響，通過數據處理，對非線性進行校正，對滯后及復現性進行補償，使得輸出信號更精確。一般情況，精度為最大量程的±0.1%，數字信號可達±0.075%。

2、功能強

智能儀表具有多種復雜的運算功能，依賴內部微處理器和存儲器，可以執行開方、溫度壓力補償及各種復雜的運算。

3、測量范圍寬

智能儀表可達40:1或100:1，遷移量可達1900%和-200%，減少變送器的規格，增強通用性和互換性，給用戶帶來諸多方便。

4、通信功能強

智能儀表均可實現手操器進行操作，既可在現場將手操器插到變送器的相應插孔，也可以在控制室將手操器連接到變送器的信號線上，進行零點及量程的調校及變更。有的變送器具有模擬量和數字量兩種輸出方式（如HART協議），為實現現場總線通訊奠定了基礎。

5、完善的自診斷功能

通過通信器可以查出儀表自診斷的故障結果信息。

＞應用領域

智能儀表適用于電力系統、工礦企業、公用設施、智能大廈等需要水電燃?xì)獾缺O(jiān)控的場合。

電流互感器

＞基本概述

電流互感器簡稱CT，由閉合的鐵心和繞組組成，它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過。二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

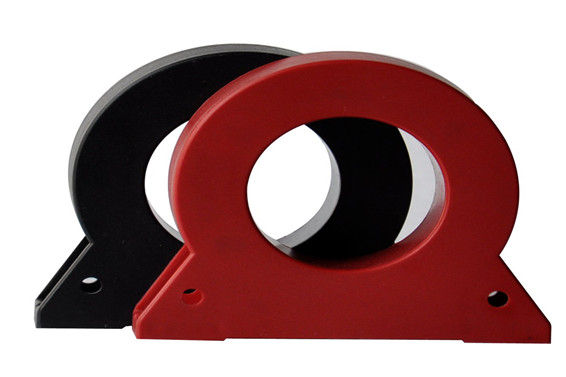

＞實物展示

＞工作原理

電流互感器是一種特殊的變壓器，是專門用以進行電流變換的特種設備。其基于電磁感應定律的工作原理：一次側線圈中流過交流電，并在鐵芯中引起變化的磁場，變化的磁場經過線圈產生一個變化的磁通量，并在二次線圈中產生感應電動勢，電流就從變壓器的二次側輸送出來。

＞產品應用

電流互感器對繼電保護影響最大的是其飽和特性，當系統發生嚴重故障時，電流互感器將流經很大的非周期分量的工作電流，此時電流互感器的磁通將很快達到飽和，無法線性傳變一次電流，無法真實反映一次電流的大小和相位，造成繼電保護裝置拒動或者延遲動作的現象，也會影響故障測距的準確性。因此用于繼電保護的繞組級，主要提高其抗飽和能力。電流互感器是一個特殊的變壓器，用來傳變電力系統中的一次電流，將之變化為二次電流，通過一個變比即可真實的反映一次電流的狀態。
