＞簡要介紹

機房建設指的是通過對機房的四個基本要素：結構、系統、服務、管理以及它們之間的相互聯系的最優考慮，來提供一個投資合理，同時又高效便利的環境，幫助企業實現包括成本，便利和安全多方面的目標。機房建設的基礎首先需要一個模塊化的、靈活性的、可靠性極高的布線網絡，它能連接話音、數據、圖像以及各種用于控制和管理的設備與裝置。企業就是利用這種布線網絡的特點，來滿足不斷變化的使用者的需要，同時盡可能減少建設單位的花費。

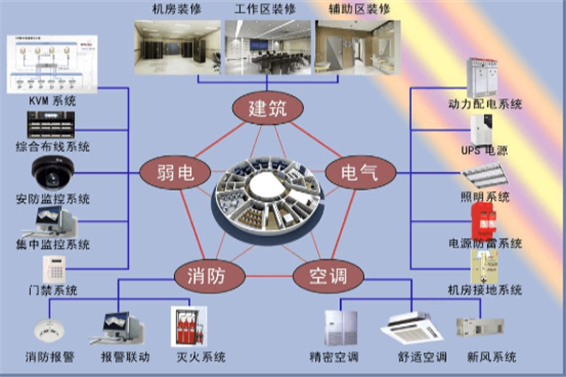

＞工程拓撲圖

＞建設內容

1、建筑裝修系統

建筑裝修是整個機房的基礎。它主要起著功能區的合理劃分及保證機房環境達標的作用。建筑裝修系統又可分為電磁屏蔽系統、抗靜電地板系統、防塵吸音天花系統及其他裝飾等系統。對機房平面作整體規劃，并進行相應的裝修設計。機房裝修不同于普通裝修，要求防塵、防水、防靜電、保溫、防結露、阻燃并具有良好的抗電磁場干擾性。

2、動力供配電系統

機房的供配電系統是機房高可用性的基本保證。主要包括低壓配電柜、在線擴容的模塊化、UPS不間斷電源系統、照明系統、輔助供配電、電纜線路敷設等。在建設過程中，估算機房的總負載，在配電的空開、插座、線纜等多方面提供冗余，方便后期靈活的進行擴展。機房的總配電一般需要雙路配電，一主一備，分別由兩臺變壓器引入，必要時配備發電機。機房設備投入使用后，需要一個長期穩定可靠的供配電系統來保證設備及系統穩定運行。

3、空調新風系統

機房空調新風系統是機房運行環境的保障。新風系統主要解決機房內空氣問題。空氣中雜質太多，可能導致靜電放電等問題，會影響設備元件壽命，甚至會損壞設備元件。精密空調是標準化機房內必不可少的設備，精密空調可以保證設備對運行環境溫濕度的需求。機房內的溫濕度和潔凈度對減少設備故障率、延遲設備使用壽命起到?jīng)Q定性作用。

4、消防、接地和防雷系統

機房火災自動報警與氣體滅火系統通過煙感和溫感探頭采集機房內的信息。當煙霧和溫度滿足設定的閾值后，發聲光報警，同時聯動指揮各種消防設備在火災時密切配合，各司其職，投入工作。機房防雷接地系統對機房安全運行起著重要作用。通過雷擊過壓和電磁干擾防護等技術手段確保通訊設備及機房人員人身安全。

5、環境監控系統

環境監控系統是運用現代化管理運維技術來實現對機房整體物理環境和設備運行情況進行實時監控記錄。環境監控系統包括視頻攝像、設備監控（UPS、精密空調、低壓配電柜）、環境監控（室內溫濕度、漏水）等。一臺完整的機房環境監控系統是機房硬件環境系統建設的有力補充，對保障機房設備穩定運行起著重要作用。

6、標準化機柜系統

現代化機房IT設備多為機架式設備，如機架式服務器、刀片式服務器、交換路由器、配線架等，安裝在標準的19英寸42U服務器機柜里面，機柜兩頭是強電列頭柜和弱電列頭柜。為了整齊、美觀、節能、環保，現代機房大都采用冷通道或者熱通道部署方式部署機柜，其中精密空調也是標準的19英寸42U服務器機柜樣式部署在機柜中間。機柜不但要滿足現有設備的正常運行，而且需預留可擴容的空間，以備今后擴容需要。

7、綜合布線系統

綜合布線系統是實現機房功能的基本保障，布線具體要求強弱電分開走線，布線簡單整齊、排列有序。機房布線分為上走線和下走線。上走線可視性好，線纜出現故障，易于排查。下走線整體美觀，但線纜出現故障時，不宜于排查。

＞設計原則

1、安全性

機房的設計與建設必須確保機房的安全可靠，充分考慮防火、防水、防盜、保密、接地、防雷、防干擾、降噪及地面承重等安全問題并釆取有效措施。

2、可靠性

釆用優良的材料和性能優越可靠的設備，配套規范的施工工藝技術，確保機房各個環節都安全可靠。

3、實用性和先進性

釆用先進成熟的技術和設備，盡可能釆用先進的技術、設備和材料，以適應高速的數據處理與業務需要。

4、擴展性

不僅能支持現有的系統，還能在空間布局、系統容量等方面有充分的擴展余地，便于系統適應未來發展的需要。

5、標準性及開放性

嚴格按國家關于計算機機房的有關標準設計。

6、整體性

機房工程是一個整體，應考慮各系統的色調、布局、格調及效果的一致性和整體性。

7、經濟性

以較高的性能價格比構建機房，使資金的產岀投入比達到最大值。能以較低的成本、較少的人員投入來維持系統運轉，提供高效能與高效益。盡可能保留并延長已有系統的投資，充分利用以往的投入。

8、可管理性

由于機房具有一定復雜性，隨著業務的不斷發展，管理的任務必定會日益繁重。所以在機房的設計中，必須建立一套全面、完善的機房管理和監控系統。所選用的設備應具有智能化、可管理的功能，同時條用先進和管理監控系統設備及軟件，實現先進的集中管理監控，實時監控、監測整個機房的運行狀況，實時燈光、語音報警、實時事件記錄等功能。

＞設計依據

《智能建筑設計標準》?GB/T?50314-2006?

《智能建筑工程質量驗收規范》GB50339-2003?

《電子信息系統機房設計規范》?GB?50174-2008?

《電子信息系統機房施工及驗收規范》GB50462-2008?

《電子計算機機房場地通用規范》?GB?2887-2000?

《計算機機房用活動地板技術條件》?GB6650-86?

《民用建筑電氣設計規范》?JGJ/T?16-92?

《建筑物防雷設計規范》?GB50057-94?

《建筑物電子信息系統防雷技術規范》GB50343-2004?

《電氣裝置安裝工程施工及驗收規范》GB50254-96?
